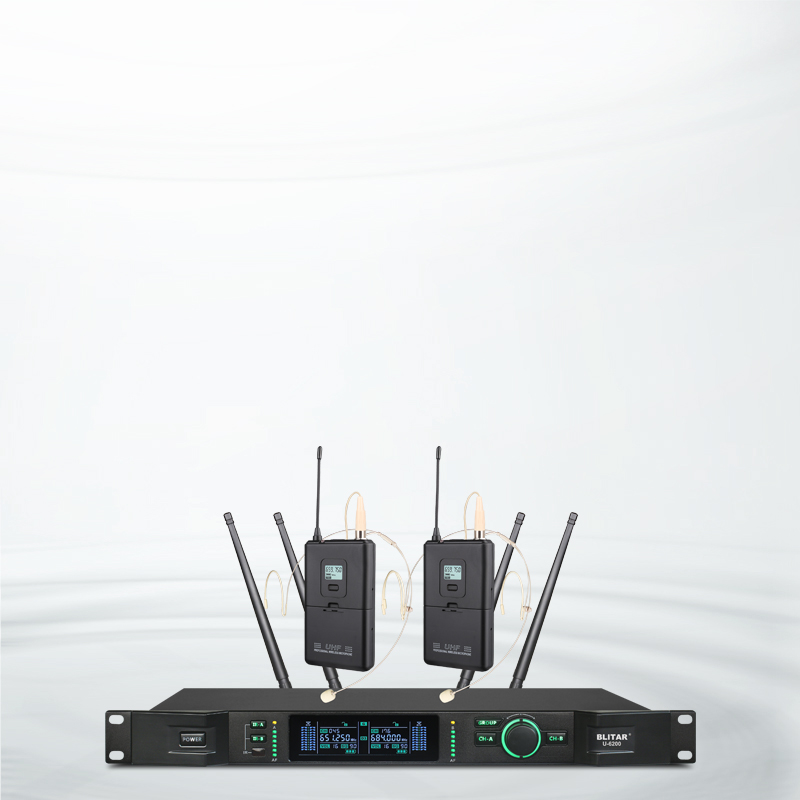

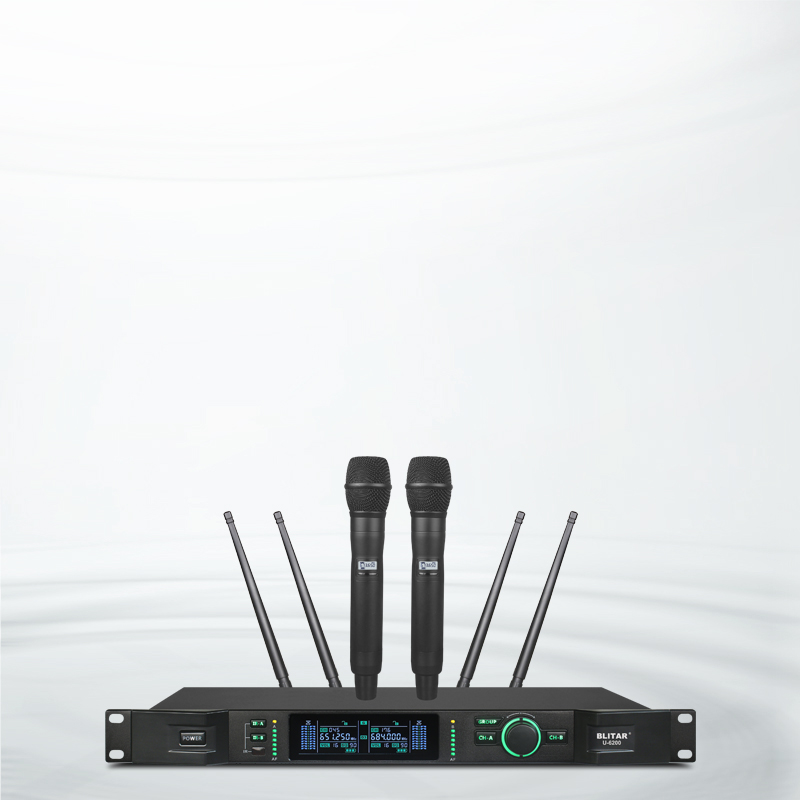

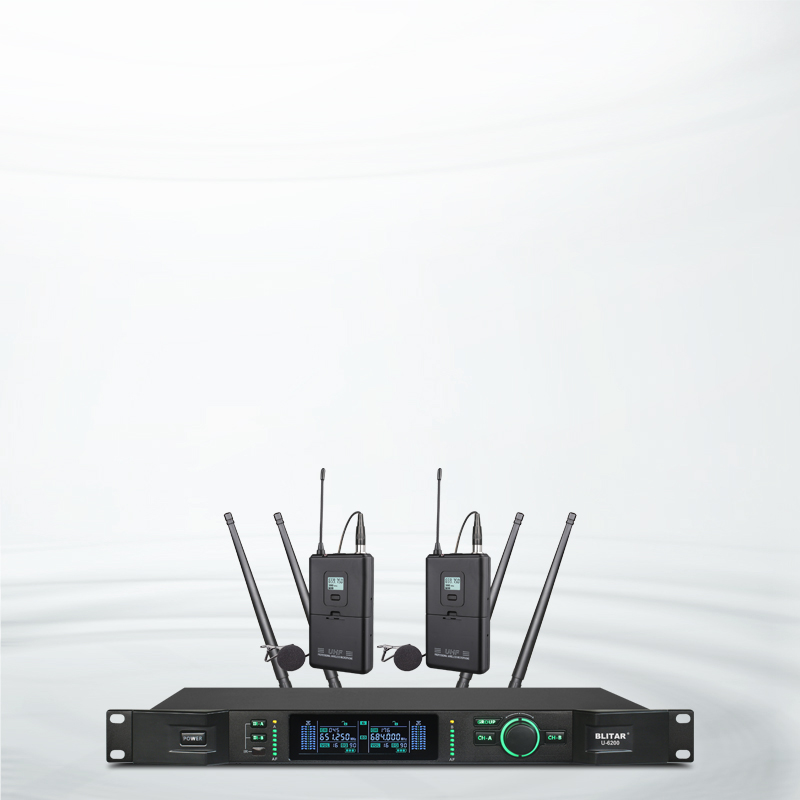

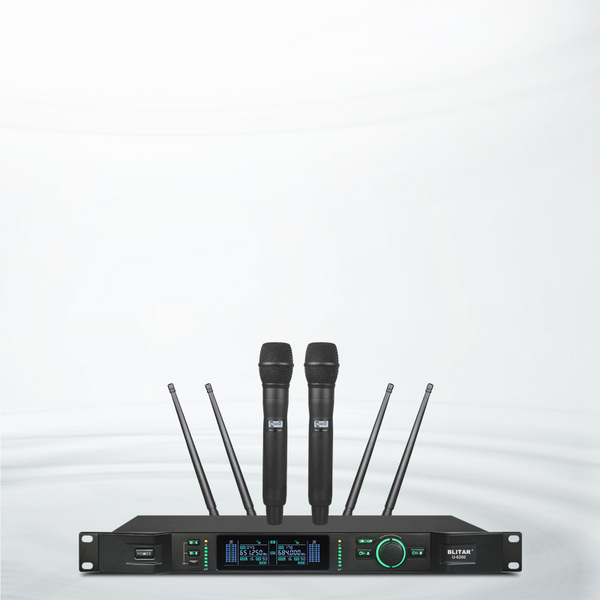

产品描述/Product Description
◆ 独家研发的真分集接收技术电路,内置新宽频天线分配器,载波范围由470~900MHz,涵盖欧、美新电波法规频率 范围。具有两组天线输入及输出,共享一对天线,简化天线装配工程,提升接收 距离及效能。
◆ 采用飞梭旋钮取代传统复杂的按键,操作快速方便.银色金属面板,装配彩色显示器,主动式发光,没有死角,清晰显示接收机各 项操作功能及设定参数。
双通道独立AFS频率自动搜索功能,能迅速扫描所在工作环境中干忧最少的频率并锁定。
◆ 系统菜单内置6编组叠机使用频率,方便演出时调取 。
◆ 专业演出级别的相位锁定电路,配合杂讯锁定静噪控制与数码导频技术, 当发射器关闭时,导频控制将AF信号静音以抑制噪声,同时将对应的接收机静音。保证了对干忧信号的有效阻隔。
◆ 背光式LED显示屏指示了RF和AF信号强度,电池状态,分集通道指示(A/B),频率,频率组/频道等工作状态。
◆ SQ接收距离-65~-100dBm可调,并具有操作锁键功能,防止误操作。
◆ 业界最强互感式天线信号分配电路设计 . 能把最优良的信号级联输出给下一个无线系统 。
技术参数/Technical Parameters
发射规格:
管身材质:全铝金属管体。
振荡模式:PLL相位锁定频率合成
载波频段:UHF640~690MHz
频带宽度:50MHz
频率调整:自动追锁接收机工作频道/手动调节
输出功率: H-15mW L-10mW
谐波幅射:<55dBc
最大偏移度:±48KHz
音头:动圈式
使用电池:3号(AA)电池两只
操作显示:LCD同时显示电池容量,频道
接收机规格:
振荡模式:PLL相位锁定频率合成
射频稳定度:±0.005%(-10~50℃)
载波频率:UHF740~790MHz
频率宽度:50MHz
信道:200CH(以250KHz步进)
操作方式:手动调整
频率调整:1、操作菜单自动搜频,就能立即自动扫描及锁定不受干拢频道。
2、操作红外对频按键,就能立即使发射器自动追锁接收机同一工作频道。
灵敏度:在偏移度等于25KHz。输入–95dBm时,S/N>80Db
最大偏移度:±48KHz
综合S/N比:>102Db
综合T.H.D:<0.5%@1KHz
频率响应:60Hz~15KHz
最大输出电压:0dbV@45KHz
输出插座:XLR平衡式及6.3不平衡式
音量输出调整:电位器式
静音控制模式:音码及杂讯双重静音控制
静音调整:-65dB~-100dB
电子SQ可调: 电子SQ可调(约30米~200米离距离可调)
电源供应:DC12~15V/450~1000mA
